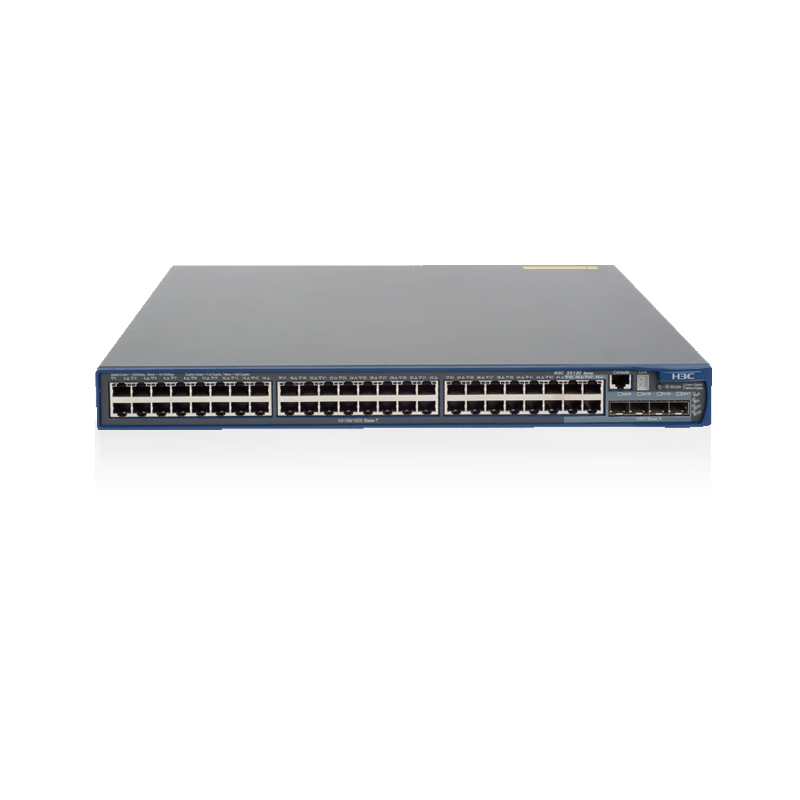

H3C S5120-EI系列交換機

高擴展性保護投資

隨著用戶端速度不斷提高，用戶最終會使集群千兆鏈路達到飽和，而能夠擁有多條10GE鏈路將是我們的未來發展方向。S5120-EI系列交換機支持兩個擴展槽位，每個槽位支持單端口或雙端口的10GE擴展模塊，在實現千兆匯聚或接入時保留進一步支持10GE的擴展能力，盡力保護用戶投資。

S5120-EI系列支持IPv4和IPv6的三層路由功能，并可以實現基于硬件的IPv4和IPv6的全線速轉發。同時支持IPv6的ACL、QoS、組播和網管，實現IPv4到IPv6的平滑升級。

智能彈性架構

H3C S5120-EI系列交換機支持IRF2（第二代智能彈性架構）技術，就是把多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF可以為用戶帶來以下好處：

簡化管理 IRF架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

簡化業務 IRF形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。

彈性擴展 可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開IRF架構時可以實現“熱插拔”，不影響其他設備的正常運行。

高可靠 IRF的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；IRF系統由多臺成員設備組成，一旦Master設備故障，系統會迅速自動選舉新的Master，以保證通過系統的業務不中斷，從而實現了設備級的1：N備份；IRF系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現1：N的協議可靠性。

高性能 對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而IRF系統的性能和端口密度是IRF內部所有設備性能和端口數量的總和。因此，IRF技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

完備的安全控制策略

H3C S5120-EI系列交換機支持EAD（終端準入控制）功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威脅的整體防御能力。

H3C S5120-EI系列交換機支持對試圖接入網絡的用戶進行802.1x認證?？梢栽诮粨Q機上對802.1x客戶端的版本和有效性進行驗證，防止非法用戶登錄網絡。支持集中式MAC地址認證，可以基于端口和MAC地址對用戶的網絡訪問權限進行控制的認證方法，它不需要用戶安裝任何客戶端軟件，而且可以同時運行802.1x認證和基于MAC地址認證。提供Guest Vlan功能，使得為被授權的訪問端只能接入訪問特定的資源，并且會采取相應的策略，例如可以獲得802.1x客戶端、升級客戶端或者獲得其他的升級程序等等。支持Secure Shell V2（SSH V2）特性可以提供安全的信息保障和強大的認證功能，以保護以太網交換機不受諸如IP地址欺詐、明文密碼截取等等攻擊。

豐富的QoS策略

H3C S5120-EI系列交換機支持支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口號、協議類型、VLAN的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行設置，支持SP、WRR、SP+WRR三種模式。支持CAR功能，粒度最小達64Kbps。支持出、入兩個方向的端口鏡像，用于對指定端口上的報文進行監控，將端口上的數據包復制到監控端口，以進行網絡檢測和故障排除。

出色的管理性

H3C S5120-EI系列交換機支持SNMPv1/v2/v3（Simple Network Management Protocol），可支持Open View等通用網管平臺以及iMC智能管理中心。支持CLI命令行，Web網管，TELNET，HGMPv2集群管理，使設備管理更方便，并且支持SSH2.0等加密方式，使得管理更加安全。

H3C S5120-EI系列交換機支持基于MAC地址劃分VLAN，很好的解決了移動辦公的智能靈活管理；結合特有的基于全局和VLAN下發ACL策略，在簡化用戶配置的同時，也大幅節約了硬件資源。

增強的以太網供電功能（PoE+）

H3C S5120-EI系列交換機支持增強的以太網供電功能（PoE+），PoE供電款型可以提供每端口最大30W的輸出功率，可以為802.11n的無線接入點，可視IP電話，以及更多的終端設備提供以太網供電能力。





支持特性	S5120-24P-EI	S5120-48P-EI	S5120-28C-EI	S5120-52C-EI		S5120-28C-PWR-EI	S5120-52C-PWR-EI
整機交換容量	256Gbps
包轉發率	36Mpps	72Mpps	96Mpps	132Mpps		96Mpps	132Mpps
外形尺寸（長×寬×高） （單位：mm）	440×300×43.6	440×300×43.6	440×300×43.6	440×300×43.6		440×420 ×43.6	440×420 ×43.6
重量	4.4kg	4.7kg	4.4kg	4.7kg		6kg	6.5kg
管理端口	1個Console口
固定端口	24個10/100/1000Base-T以太網端口 4個復用的1000Base-X千兆SFP端口	48個10/100/1000 Base-T以太網端口 4個復用的1000Base-X千兆SFP端口	24個10/100/1000 Base-T以太網端口 4個復用的1000Base-X千兆SFP端口	48個10/100/1000 Base-T以太網端口 4個復用的1000Base-X千兆SFP端口		24個10/100/1000 Base-T以太網端口（PoE） 4個復用的1000Base-X千兆SFP端口	48個10/100/1000 Base-T以太網端口（PoE） 4個復用的1000Base-X千兆SFP端口
擴展插槽	不支持		2個擴展插槽
可選接口模塊	不支持		單端口10GE XFP接口模塊 兩端口10GE XFP接口模塊 兩端口10GE CX4接口模塊 兩端口10GE SFP+接口模塊 兩端口 1/10G BASE-T電接口模塊
端口聚合	支持LACP
端口特性	支持IEEE802.3x 流量控制（全雙工） 支持基于端口速率百分比的風暴抑制 支持基于PPS的風暴抑制
IRF2	IRF-Lite				支持IRF2智能彈性架構 支持通過標準以太網接口進行堆疊 支持本地堆疊和遠程堆疊 支持分布式設備管理，分布式鏈路聚合
VLAN	支持基于端口的VLAN 支持基于MAC的VLAN 基于協議的VLAN 支持QinQ，靈活QinQ 支持VLAN Mapping 支持Voice VLAN 支持GVRP
ACL	支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口、協議類型、VLAN的流分類 支持時間段（Time Range）ACL 支持基于端口、VLAN下發ACL
QoS	支持對端口接收?qǐng)?bào)文的速率和發送報文的速率進行限制 支持報文重定向 支持CAR（Committed Access Rate）功能 每個端口支持8個輸出隊列 支持端口隊列調度（SP、WRR、SP+WRR） 支持報文的802.1p和DSCP優先級重新標記
DHCP	支持DHCP Client 支持DHCP Snooping 支持DHCP Snooping option82 支持DHCP auto-config（零配置）
IP路由	支持IPv4和IPv6的三層路由功能
組播	支持IGMP Snooping /MLD Snooping 支持組播VLAN
二層環網協議	支持STP/RSTP/MSTP 支持RRPP
OAM	支持802.1ag 支持802.3ah
鏡像	支持N:4的端口鏡像 支持遠程端口鏡像RSPAN 支持流鏡像
安全特性	支持用戶分級管理和口令保護 支持802.1X認證/集中式MAC地址認證 支持Triple認證 支持Guest VLAN 支持RADIUS認證 支持SSH 2.0 支持端口隔離 支持端口安全 支持MAC地址學習數目限制 支持IP源地址保護 支持ARP 入侵檢測功能 支持IP+MAC+端口多元組綁定 支持EAD
管理與維護	支持XModem/FTP/TFTP加載升級 支持命令行接口（CLI），Telnet，Console口進行配置 支持SNMPv1/v2/v3，WEB網管 支持RMON告警、事件、歷史記錄 支持iMC智能管理中心 支持系統日志，分級告警，調試信息輸出 支持sFlow 支持HGMPv2 支持NTP 支持Ping、Tracert 支持VCT電纜檢測功能 支持DLDP單向鏈路檢測協議 支持Loopback-detection 端口環回檢測
交流輸入電壓	額定電壓范圍：100V～240V AC，50/60Hz 最大電壓范圍：90V～264V AC，47/63Hz
直流輸入電壓	額定電壓范圍： 10.8V～13.2V DC(RPS專用)					額定電壓范圍： -52V～-55V DC(RPS專用)
功率（滿負荷）	62W	110W	103W	145W		455W，其中系統功耗85W，POE對外供電功率370W	不接RPS時，滿負荷功耗為500W，其中系統功耗130W，POE對外供電功率370W； 連接RPS時，滿負荷功能為870W，其中系統功耗130W，POE對外供電功率740W
工作環境溫度	0℃～45℃
工作環境相對濕度（非凝露）	10%～90%
